Распоряжение Правительства Нижегородской области от 20.12.2021 N 1355-р "О внесении изменения в распоряжение Правительства Нижегородской области от 29 марта 2016 г. N 349-р"

ПРАВИТЕЛЬСТВО НИЖЕГОРОДСКОЙ ОБЛАСТИ

РАСПОРЯЖЕНИЕ

от 20 декабря 2021 г.                                                                     N 1355-р

О внесении изменения в распоряжение Правительства

Нижегородской области от 29 марта 2016 г. N 349-р

В соответствии с Правилами разработки, утверждения и корректировки инвестиционных программ в области обращения с твердыми коммунальными отходами, а также осуществления контроля за их реализацией, утвержденными постановлением Правительства Российской Федерации от 16 мая 2016 г. N 424:

1. Внести в распоряжение Правительства Нижегородской области от 29 марта 2016 г. N 349-р "Об утверждении инвестиционной программы ООО "МАГ Груп", г. Нижний Новгород, по межмуниципальному объекту "Современный полигон твердых бытовых отходов", расположенному в г. Дзержинск Нижегородской области, 390 км + 500 м Московского шоссе, 9, на 2016-2028 годы, утвержденную распоряжением, в новой редакции согласно приложению к настоящему распоряжению.

2. Настоящее распоряжение вступает в силу со дня его подписания и подлежит официальному опубликованию.

     Губернатор                                                                              Г.С.Никитин

ПРИЛОЖЕНИЕ

к распоряжению Правительства

Нижегородской области

от 20 декабря 2021 г. N 1355-р

"УТВЕРЖДЕНА

распоряжением Правительства

Нижегородской области

от 29 марта 2016 г. N 349-р

ИНВЕСТИЦИОННАЯ ПРОГРАММА

ООО "МАГ Груп", г. Нижний Новгород, по межмуниципальному

объекту "Современный полигон твердых бытовых отходов",

расположенному в г.Дзержинск Нижегородской области,

390 км + 500 м Московского шоссе, 9, на 2016-2028 годы

1. Паспорт инвестиционной программы ООО "МАГ Груп", г. Нижний Новгород, по межмуниципальному объекту "Современный полигон твердых бытовых отходов", расположенному в г.Дзержинск Нижегородской области, 390 км +500 м Московского шоссе, 9, на 2016-2028 годы.

Таблица 1. Плановые и фактические показатели эффективности

 объекта обработки и захоронения твердых коммунальных отходов.

2. Общая характеристика объекта

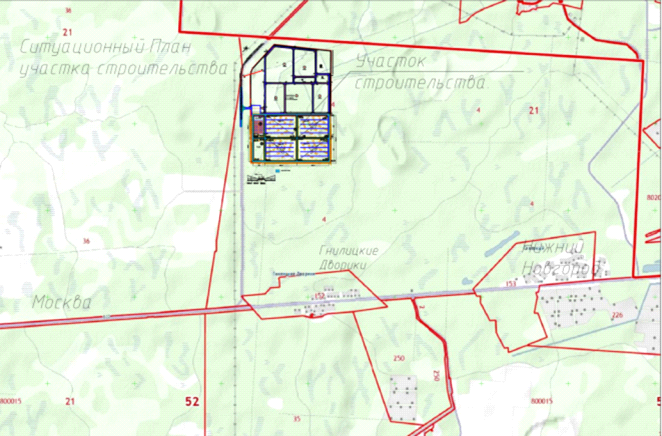

Местоположение объекта: Полигон ТКО "МАГ-1" расположен на земельном участке по адресу: Нижегородская область, г. Дзержинск, шоссе Московское, д.56 (раздел 10 ИСОГД) и предназначен для размещения и твердых коммунальных отходов (ТКО) и промышленных отходов (ПО) 3-4 классов опасности.

Эксплуатация данного объекта осуществляется ООО "МАГ Груп" в соответствии с проектом "1-я очередь полигона ТБО для г.г. Н. Новгорода, Дзержинска, Володарского района Нижегородской области - полигон МАГ-1", решения которого обеспечивают:

- жилищно-коммунальное хозяйство г.г. Н.Новгорода, Дзержинска и Володарского района Нижегородской области надежным технологическим объектом для размещения и частичной переработки городских отходов сроком более 15 лет;

- экологическую безопасность при размещении больших масс отходов на ограниченной территории;

- эффективное использование энергии биогаза, выделяющегося при разложении органической составляющей отходов в анаэробных условиях.

ООО "МАГ Груп" осуществляет следующие виды деятельности в соответствии с Общероссийским классификатором видов экономической деятельности:

- 38.1 Сбор отходов

- 38.2 Обработка и утилизация отходов

- 38.32.2. Обработка отходов и лома драгоценных металлов

- 38.32.3 Обработка отходов и лома черных металлов

- 38.32.4 Обработка отходов и лома цветных металлов

- 38.32.51 Обработка отходов лома стекла

- 38.32.52 Обработка отходов бумаги и картона

- 38.32.53 Обработка отходов и лома пластмасс

- 38.32.54 Обработка отходов резины

- 38.32.55 Обработка отходов текстильных материалов

- 38.32.59 Обработка прочего вторичного неметаллического сырья

- 81.29.9 Деятельность по чистке и уборке прочая, не включенная в другие группировки

Полигон ТКО "МАГ-1" расположен на земельном участке с кадастровым номером 52:21:000004:74 и имеет координаты точки ориентира: 56.325395 с.ш., 43.566064 в.д.

Общая площадь землеотвода составляет 695 842,0 кв м.

На участке отсутствуют зоны с особыми условиями использования территории.

На участке отсутствуют водные объекты.

Участок расположен за пределами водоохранных зон.

Акт выбора земельного участка (без N и даты) оформлен в соответствии с нормативными требованиями, проект согласован и имеет положительные заключения государственной экологической и санитарно-эпидемиологической экспертиз Нижегородской области, г. Н. Новгорода и г. Дзержинска.

Подъезд к полигону осуществляется по существующим автодорогам, соединяющим трассу Московского шоссе и дорогу на г. Балахну.

Планировочные решения и компоновка зданий и сооружений на территории полигона выполнены в соответствии с технологической последовательностью приема, складирования и изоляции ТКО.

В состав полигона входят:

- хозяйственная зона;

- технологическая (промышленная) зона в составе шести участков захоронения отходов (УЗО);

- сортировочный комплекс, предназначенный для обработки отходов поступающих объект;

- пруд-накопитель фильтрата;

- площадка складирования резервов грунта;

- подъездная автодорога;

- инженерные коммуникации;

- нагорный водоотводной канал.

Таблица 2. Основные показатели объекта

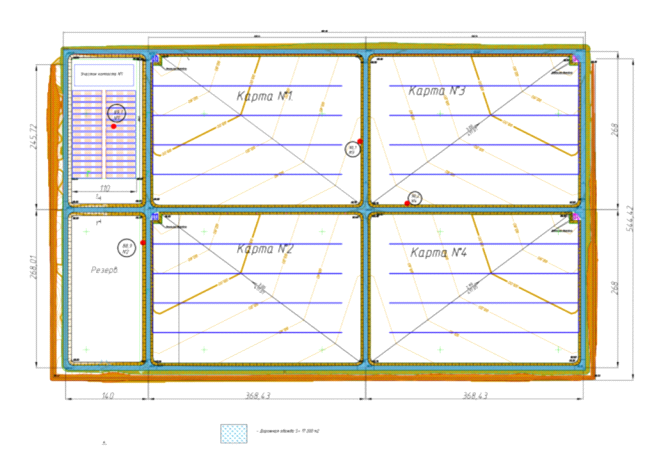

Карты размещения ТКО строятся и эксплуатируются поочередно, по мере заполнения предыдущих карт.

Общая инфраструктура объекта выглядит следующим образом:

- подъездная дорога, оборудованная отбойным брусом;

- КПП;

- весовые на въезде и выезде под навесом, оснащенные системой дозиметрического контроля и электронными платформенными весами (осуществляется контроль за составом поступающих отходов, а также учет объема поступающих отходов с использованием информационной системы);

- подъездные пути к зоне размещения ТКО (дорога по периметру рабочей карты имеет твёрдое покрытие из щебня);

- территория полигона разделена на три участка: технологическую зону (участок складирования ТКО), хозяйственную зону и кавальер грунта для изоляции;

- участки для захоронения непригодных для переработки ТКО и приравненных к ним отходов (карты N 1, 2, 4 площадью 27,95 га).

В основании каждой карты выполнен водоупорный экран:

- геомембрана HDPE толщиной 1,5 мм по ТУ 2246-001-62730387-2010;

- песок -300мм;

- смонтирована система сбора фильтрата.

Административное здание с санитарно-бытовыми помещениями, системой отопления и вентиляции, котлом на твёрдом топливе, водопроводом, канализацией:

Административно-бытовой корпус представляет собой одноэтажное прямоугольное здание в плане размерами 915м. В здании АБК расположены: диспетчерская, кабинеты, комната отдыха, помещение для приема пищи, бытовые помещения. В составе бытовых помещений предусмотрены женская гардеробная, душевая на 3 человека; мужская гардеробная для чистой и грязной одежды на 16 человек, два санузла. Здание АБК выполнено из газосиликатных блоков, утепленных и оштукатуренных по системе "сенерджи" с деревянной кровлей. Внутри помещений стены облицованы гипсокартонном толщиной 12,5 мм. Кровля здания АБК выполнена двухскатная из профилированного листа НС44-1000-0,7 по ГОСТ 24045-94. Утеплитель - Rock Wool толщиной 200 мм. Фундаменты под здание выполнены железобетонные ленточные монолитные. Оконные и дверные блоки установлены из поливинилхлоридных профилей.

Расчетные параметры наружного воздуха приняты по СНиП 2.04.05-91* "Отопление, вентиляция и кондиционирование". Установлен источник теплоснабжения - котел на твердом топливе. В последующем, при активизации газа от разложившихся отходов, котел заменяется на газовый. Расчетные параметры теплоносителя для системы отопления - 90/50 градусов С. Для вентиляции помещений предусмотрены отдельные вытяжные установки с механическим побуждением, раздельные для каждой группы помещений. Требуемые воздухообмены определены по минимальной норме свежего воздуха, по кратностям и из расчета на ассимиляцию тепло-влагоизбытков от технологического оборудования. Удаление воздуха из помещений осуществляется через регулируемые воздухораспределительные устройства из верхних зон помещений. Приток воздуха в помещения предусмотрен через фрамуги в окнах, в котельной через приточный клапан, установленный в стене над окном. Питьевая вода и вода для душа и умывальников - привозная. Вода к унитазам и на хозяйственные нужды подается из артскважины. Здание АБК относится к 3 степени по огнестойкости. Заземление оборудования выполнено в соответствии ПУЭ гл. 1.7. Система заземления принята TN-C-S. У. Система пожарной сигнализации объекта адресная на базе оборудования интегрированной системы охраны "ОРИОН" производства ЗАО НВП "БОЛИД".

Установлена бетонная ванна для дезинфекции ходовой части мусоровозов на выезде представляющая собой железобетонный водонепроницаемый резервуар длиной 8,4 м, шириной 3,4 м и глубиной 0,3 м. (Черт. N 039-280-10-4-АС). Торцевые стенки резервуара наклонные для плавного съезда и выезда из него автомобиля. Установка размещена непосредственно на проезжей части дороги при выезде с полигона. Борта резервуара несколько подняты над дорогой с таким расчетом, чтобы атмосферные осадки не стекали внутрь резервуара. Контрольно-дезинфицирующая установка предусмотрена для обезвреживания ходовой части автомашин. Установка размещается на проезжей части дороги при выезде с территории полигона в поле зрения дежурного. Через установку в обязательном порядке проезжает весь автотранспорт.

Смонтирована противофильтрационная защита полигона при помощи дренажной системы, выполненной из коррозионно-стойких материалов. По периметру производственной зоны выполнен разделительный вал высотой до 2,5 м и ров для задержания растекания грязного стока с территории полигона в окружающую среду и предотвращения попадания на полигон поверхностного стока с территорий, расположенных вне полигона.

Произведена установка резервуаров для сбора фильтрата, представляющих из себя металлические ёмкости объёмом 50 куб м с врезкой магистрального трубопровода диаметром 500 мм для сбора фильтрата;

Организована система для сбора поверхностных вод;

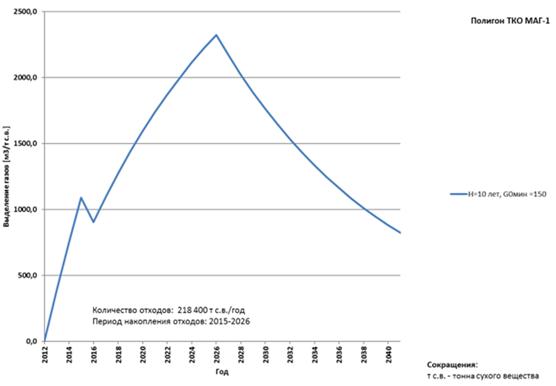

Выполнена система отвода биогаза, представляющая из себя вертикальные трубопроводы диаметром 600 мм (карты N 1 и N 2) и 120 мм (карта N 4), установленные в гильзы подвижной опалубки из металлических труб диаметром 1200 мм и высотой 2 метра с заполнением пространства между опалубкой и трубой газовыпуска щебнем изверженных пород, для организации стока фильтрата к трубопроводам сбора фильтрата (перфорированная труба диаметром 200 мм в призме из гранитного щебня). Газовыпуски организованы через каждые 48 метров по длине трубопровода сбора фильтрата. Общее количество газовыпусков на построенной карте 12,3 га - 44 штуки. По мере заполнения полигона ТКО производится наращивание труб газовыпусков. После наращивания труб диаметром 600 мм производится подъём скользящей металлической опалубки, а пространство между трубой и опалубкой заполняется щебнем. В настоящее время произведена замена части труб скользящей опалубки длиной 2 метра на трубы длиной 4 метра, для усиления устойчивости труб опалубки и исключения возможности механического их повреждения (наезда тяжёлой техники).

Установлено ограждение по периметру объекта (в объёме необходимой достаточности в связи с техническими возможностями - сетчатое ограждение высотой 2 метра).

Выполнено освещение:

В качестве источника света установлены консольные уличные светильники РКУ11-250-001 на стальных круглых конических опорах ОКК-9 с кронштейном К1К-2,5-2,0. Электроснабжение объекта осуществляется от РУ-0,4 кВ КТП-1250/10/0,4 кВ, расположенной на территории объекта.

Выполнена система пожаротушения:

Два пожарных резервуара объемом 100 куб м каждый, расположенные на расстоянии от здания АБК не более 200 м. Проезд пожарных машин или поливочной машины обеспечен по всей длине здания по асфальтовой дороге шириной 6 м.

Смонтирована крытая стоянка для машин и механизмов:

Одноэтажное здание, прямоугольное в плане, однопролетное с шириной пролета 18 м, размерами размер 1812. Высота до стропильных конструкций 7,2 м. Для въезда в здание установлены электрические рольставни, в помещении имеется смотровая яма.

     Устроена дождевая канализация:

На территории полигона разработана схема отвода атмосферных осадков с территории хозяйственной зоны. Атмосферные осадки с кровли АБК и бокса технического обслуживания отведены за пределы хозяйственной зоны по самотечным лоткам за территорию. Атмосферные осадки с части территории хоз. зоны, неподвергающиеся загрязнению автотранспортом, отведены за пределы территории кюветами и лотками и выводятся в емкости для сбора фильтрата.

Выполнено благоустройство хозяйственной зоны полигона;

Для уплотнения ТКО и увеличения массы отходов на единицу площади, закуплена тяжелая спецтехника, в том числе каток-уплотнитель, позволяющая достичь уплотнения отходов до 1200 т/куб м. Регулярно производится устройство промежуточной изоляции укладываемых ТКО, что является эффективной защитой от возгорания и ветрового разноса фракций.

Сортировочный комплекс представляет собой:

1. Производственное здание - одноэтажное строение (цех+ навес)

Общая площадь цеха с навесом - 5 124,8 м.

У здания цеха предусмотрена рампа для погрузки готового материала погрузчиком в машины, высотой 1,4 м от земли ( на участке согласно чертежа задания), шириной 6м, длиной 12м;

В навесе располагается рампа выгрузки продукции, высотой 3м в виде подпорных стенок с трех сторон рампы.

Ограждающие конструкции:

цех - сэндвич панели и кирпичная противопожарная стена со стороны примыкания к АБК.

навес - профлист на 7м по высоте с двух сторон навеса, выше - сетка рабитца. Железобетонная стенка высотой 2,5 м и длиной 30 м, примыкающая с двух сторон к рампе выгрузки.

Остекление - ленточное, переплеты из окрашенного алюминия, однокамерный стеклопакет.

Ворота подъемные секционные.

Степень огнестойкости здания - IV.

Класс конструктивной пожарной опасности - С0.

Класс функциональной пожарной опасности - Ф5.1.

Конструктивная схема здания: каркасное здание с металлическими колоннами с шагом 42х9 м, последний пролет со сбивкой шага (6,5+11,5м), согласно решениям технологического оборудования.

Конструкции покрытия - плоская наплавляемая кровля по металлическим конструкциям с организованным внутренним водостоком.

Пространственная жесткость обеспечивается за счет системы вертикальных и горизонтальных связей металлоконструкций типовых серий.

Полы - усиленные железобетонные полы - Мастер Топ.

Здание цеха внутренним водопроводом и канализацией не оборудуется, только ливневая канализация, которая отводится в емкости для сбора ливневых вод для дальнейшей ее откачки и утилизации.

Наружное пожаротушение предусматривается из двух пожарных резервуаров объемом 1000 м каждый. Пожарные резервуары заполняются привозной водой поливочной машиной.

Внутреннее пожаротушение предусматривается из двух пожарных резервуаров объемом 1000 м каждый. От пожарных резервуаров до узла управления запроектирован подземный водопровод.

Производственное здание цеха и навеса - не отапливаемое.

Отопление кабин предварительной сортировки мусора осуществляется электрическими конвекторами, расположенными у каждого рабочего места.

Для создания санитарно-гигиенических условий в помещениях кабин проектом предусмотрена приточно-вытяжная вентиляция с механическим побуждением. Воздух подается приточной установкой в объеме 10-ти кратного воздухообмена, а удаляется через технологические проемы. Приточные установки комплектуются фильтрами и электрическими калориферами и размещаются под потолком обслуживаемого помещения.

В летний период года для ассимиляции теплоизбытков предусмотрены настенные кондиционеры сплит - систем.

     2. Здание АБК - двухэтажное строение

Общая площадь АБК - 582,4 кв.м

Решения по наружной отделке здания:

- цокольная часть - штукатурка по сетке с окраской;

- фасады выше отметки цоколя - сэндвич панели;

- дверь главного входа - витражного типа, остекленная;

- дверь в электрощитовую - металлическая;

- двери остальных выходов из алюминиевого профиля, остекленная;

- окна дымоудаления над дверями на 1 и 2 этажах в здании - двухкамерные из алюминиевого профиля.

Степень огнестойкости здания - II.

Класс конструктивной пожарной опасности - С0.

Класс функциональной пожарной опасности - Ф4.3.

Конструктивная схема здания - смешанная: металлический каркас - 63 м, менее 3м  6м, кирпичные несущие стены толщиной - 250 мм в электрощитовой. Ограждающие конструкции металлокаркаса: наружные сэндвич панели толщиной 100 мм и стеновые панели ЛСТК (из легких стальных тонкостенных конструкций) толщиной - 100 мм с заполнением утеплителем IZOVER П37 - 100мм, обрешеткой и 2 слоя ГКЛВ.

Перегородки запроектированы:

- из ГКЛ на металлическом каркасе (система "KNAUF") - С111;

- из ГКЛ влагостойкий на металлическом каркасе (система "KNAUF") - С111.

Перекрытие монолитное железобетонное утепленное

Кровля плоская, с организованным водостоком. Покрытие кровли - наплавляемый гидроизол.

Система хозяйственно-питьевого водопровода запроектирована автономной, с накопительным баком и насосной установкой, для подачи воды во внутреннюю сеть здания с необходимым напором.

Система канализации запроектирована автономной системой очистки на сооружениях БИОКСИ -10. Очищенные стоки аккумулируются в железобетонном резервуаре, емкостью 22 м. Резервуар выполнен монолитным, размером в плане 3,0  3,5 м и высотой 3,0 м.

Теплоснабжение объекта осуществляется от собственной котельной, расположенной на территории полигона. Параметры теплоносителя в системе теплоснабжения T1/T2=90/70.

3. Котельная

Общая площадь - 35,9 кв.м

Решения по наружной отделке здания:

- цокольная часть - штукатурка по сетке с окраской, цвет: светло-серый .

- фасады выше отметки цоколя - улучшенная штукатурка по сетке "Сенэрджи", цвет: светло-серый.

- декоративные элементы окон, дверей и нащельники, цвет белый ( RAL 9003)

- ворота в котельную металлические.

- дверь в котельную металлическая.

Степень огнестойкости здания - II.

Класс конструктивной пожарной опасности - С0.

Класс функциональной пожарной опасности - Ф 5.1

Конструктивная схема здания - с несущими кирпичными стенами, толщиной 380 мм.

Перекрытие: монолитное железобетонное, утепленное.

Несущие конструкции покрытия - прогоны по металлическим балкам.

Кровля - плоская, с организованным водостоком. Покрытие кровли - техноэласт.

Фундамент: монолитная железобетонная перекрестная лента, заложенная ниже глубины промерзания грунтов (1,2 м) из бетона марки В25.

4. Пожарные резервуары

Емкость 1000 куб.м в количестве 2 штук

Конструкция чаши резервуаров - монолитная из бетона класса В20.

Покрытие-сборное железобетонное.

Стенки имеют гидроизоляцию по всему периметру резервуаров.

Утепление резервуара сверху и по бокам экструзионным пенополистиролом -100 мм "Технониколь XPS". Обваловка сверху и по бокам - грунтом.

5. Комплексная трансформаторная подстанция (КТП)

Общая площадь - 10,9 кв.м

Имеет блочно- модульную конструкцию - 1 блок ( 5.24  2.48 м, h-2,44 м)

Конструктивная схема корпус блок модуля - каркасная.

Стены - сэндвич панель.

Кровля - односкатная, металлический профлист.

Фундамент - сборные блоки ФБС.

Для наружного освещения территории современного сортировочного комплекса ТБО применены светильники РКУ-11-250-001 Street с лампами ДРЛ 250 Вт, устанавливаемые на стальных оцинкованных опорах GALAXIE P.

Управление наружным освещением осуществляется автоматически при помощи программируемого реле времени, которое включает и отключает наружное освещение в зависимости от установленного времени.

Электроснабжение объекта осуществляется от РУ-0,4 кВ КТП-1250/10/0,4 кВ, расположенной на территории объекта.

6. Оборудование мусоросортировочного комплекса

Мощность - 470 000 тонн в год

В качестве технологии обработки ТКО на заводе выбрано решение компании Bollegraf Recyclinf Machinery, Нидерланды, мирового лидера в области проектирования, производства и монтажа высокотехнологичных комплексов по обработке всех видов отходов и вторсырья.

В состав мусоросортировочного комплекса входят следующие модули:

- пакетовскрыватель;

- конвейер ручной предварительной сортировки;

- AWS экран;

- сплиттерная система;

- баллистический сепаратор;

- установки оптической сортировки;

- магнитный сепаратор на постоянном магните;

- сепаратор на переменных магнитных полях;

- пресс;

- конвейеры;

- слайдерная система выгрузки;

- компьютерная система управления.

3. Характеристика технологического процесса

3.1. Полигон захоронения отходов

Предусматривается следующая технология заполнения полигона.

Чтобы предотвратить повреждения элементов дренажной системы и противофильтрационной защиты основания, первый слой (нижний ярус) отходов на технологических картах должен укладываться методом "сталкивания" (от себя) со стороны ограждающих главных дорог и формироваться полосообразно по периметру технологической карты. Поэтому суточные рабочие карты размещают по периметру к центру.

Так формируется первичный слой уплотненных отходов мощностью до 2,0 м по всей площади технологической карты.

После того, когда вся технологическая карта заполнится уплотненным нижним слоем ТКО, последующие слои отходов на нижнем ярусе рабочей карты укладываются методом "надвига" снизу вверх по рельефу и с контруклоном порядка 2-3%. На этой стадии укладки мусоровозы уже заезжают на технологическую карту для разгрузки.

Для контроля высоты отсыпаемого слоя ТКО на карте устанавливается мерный столб (репер). Соблюдение заданной высоты слоя отсыпки обеспечивает равномерность осадки толщи полигона.

Перед укладкой каждого последующего 2-х метрового слоя отходов, производится наращивание газовыпусков.

Формирование наружных откосов с проектным заложением (усредненный 1:3) производится одновременно с заполнением рабочих карт.

Аналогично заполняются отходами все технологические карты.

Укладка ТКО ведется послойно с уплотнением. Отходы уплотняются бульдозерами до плотности 1.2 т/м. Поверх каждого уплотненного 2-х метрового слоя отсыпается слой промежуточной изоляции из инертных материалов толщиной 0,15 м, для чего используется песчаный грунт или отсев от переработки отходов.

Эксплуатация полигона производится до отсыпки его на проектную отметку. Последний слой отходов должен быть тщательно уплотнен и засыпан изолирующим грунтом с учетом направления дальнейшей рекультивации. При планировке верхнего изолирующего слоя необходимо обеспечить уклон к краям полигона, чтобы исключить застаивание атмосферных осадков.

3.2. Мусоросортировочный комплекс

Входной поток ТКО поступает на площадку загрузки и накопления мусоро - сортировочного комплекса, затем с помощью фронтального погрузчика John Deere WL56 поступает на подающие бункеры, оснащенные пакетовскрывателями, которые осуществляют разрыв пакетов и равномерную подачу ТБО. Далее подающими конвейерами общая масса отходов направляется на конвейеры предварительной сортировки в кабину предварительной сортировки. На участке предварительной сортировки предусмотрена первичная разборка ТБО. Разборка выполняется ручным способом. Для этого в кабине организовано 16 рабочих мест. На 8 постах ручной сортировки из потока отбираются крупные и непригодные для переработки на оборудовании фракции (доски, металлические изделия, крупный листовой и иной материал), которые удаляются через отборочные люки в контейнеры, расположенные под кабиной, откуда вывозятся на захоронение мультилифтом КАМАЗ 6520. Осуществляется визуальный контроль оставшихся фракций на наличие опасных включений (газовые баллоны, аккумуляторы и т.п.), которые удаляются через отборочные люки в контейнеры, расположенные под кабиной, откуда по договорам передаются предприятиям, имеющим лицензию на переработку или обезвреживание токсичных отходов.

Остальные 8 постов задействованы в ручной сортировке изделий из стекла и текстильных материалов, подлежащих дальнейшей переработке. Отобранные фракции собираются в контейнер, откуда направляются на взвешивание и маркировку, с последующей передачей на склад готовой продукции.

Далее поток отходов проходит через сепараторы отделения длинных предметов, которые находятся в конце сортировочных конвейеров и предназначены для отделения фракций, имеющих габариты более 40 см. Сепараторы состоят из встроенного инструмента для выравнивания фракций на конвейере и толкающего ролика, который сбрасывает длинные предметы на разгрузочный конвейер и выгружает фракции в соответствующий бункер.

Оставшийся поток отходов с помощью передаточного конвейера и наклонного конвейера поступает на систему АWS, состоящую из двух частей, где происходит отделение биологических и мелких (менее 50мм) фракций ТБО. Выделенные биологические и мелкие фракции с помощью разгрузочного конвейера поступают на автоматическую систему, состоящую из конвейера остатков и реверсивных конвейеров и выгружаются в самосвал КАМАЗ 6520 для доставки отходов на карту захоронения отходов на полигоне.

Оставшийся поток делится на разделяющих конвейерах на три части и с помощью конвейеров поступает на участок автоматического отделения фракций, состоящий из установок оптической сортировки. На этом участке предусмотрено отделение потока пластмассовых отходов. Пластмассовые отходы поступают на разгрузочные конвейеры, и затем на наклонный конвейер, далее на сортировочную установку, которая разделяет поток на два: трёхмерные отходы из твердого пластика (тары, упаковки и т.д.) и двухмерные плёночные отходы, в том числе пакеты. Трёхмерные пластиковые отходы поступают на конвейеры установок сортировки. В установке происходит разделение массы на виды: ПЭТ - прозрачный и окрашенный, полипропилен, полиэтилен - прозрачный и окрашенный. После разделения фракции поступают на конвейеры контроля качества, для осуществления ручного контроля качества отобранных фракций. Отобранные пластиковые фракции поступают в неподвижные баки для накопления и последующего прессования. Трёхмерные пластиковые фракции с помощью реверсивного конвейера направляются в бункер накопления для захоронения на полигоне. Двухмерные плёночные фракции с помощью подающего конвейера поступают на установку оптической сортировки, выделяющую из них бесцветную плёнку, поступающую затем на конвейер контроля качества и далее в бункер для накопления. Окрашенная плёнка с помощью конвейеров поступает в бункер для накопления и захоронения на полигоне.

Не пластмассовые отходы поступают на подающие конвейеры установок оптической сортировки, которая осуществляет отделение волоконных фракций (картон, бумага, текстиль). Волоконные фракции с помощью конвейеров поступают на грохот ОСС гофрокартона, где происходит разделение массы на картон и бумагу. В кабине осуществляется ручной контроль качества отбора бумаги, картона и отделение волоконных фракций. Картон и бумага поступают в бункеры для накопления и последующего прессования.

Все остальные фракции проходят с помощью конвейера через постоянный магнит, где выделяются железосодержащие фракции, затем поступают на электрический вихревой сепаратор, где отделяются немагнитные металлы (алюминий). Отсортированные железосодержащие фракции поступают в неподвижный бак для накопления и последующего прессования. Отсортированный алюминий поступает в кабину ручного контроля качества отбора и затем в неподвижный бак для накопления и последующего прессования.

Все конвейеры для транспортировки готовых фракций оборудованы рабочими постами контроля качества, всего 14 постов.

Накопленные в бункерах ВМР поочерёдно выгружаются на подающий конвейер пресса, затем по наклонному конвейеру поступают на прессование в упаковочный пресс. Спрессованные в кипы ВМР транспортируются для последующей переработки (утилизации) методами (в зависимости от вида ВМР) мойки, дезинфекции, сушки выдержки в течение определенного времени в естественных условиях, складирования в зоне хранения готовой продукции в целях дальнейшей реализации в качестве вторичного сырья.

4. Перечень мероприятий инвестиционной программы

В соответствии с пунктом 3 Правил в инвестиционную программу подлежат включению мероприятия по строительству, реконструкции объектов, реализуемые регулируемой организацией или нерегулируемой организацией, предусмотренные территориальной схемой в области обращения с отходами, в том числе с твердыми коммунальными отходами (далее - территориальная схема обращения с отходами), соглашением между органом государственной власти субъекта Российской Федерации и региональным оператором по обращению с твердыми коммунальными отходами (далее - соглашение с органом государственной власти субъекта Российской Федерации), концессионными соглашениями, соглашением о государственно-частном партнерстве, муниципально-частном партнерстве, инвестиционным договором (далее - мероприятия инвестиционной программы).

Пунктом 11.3 территориальной схемы обращения с отходами, в том числе в твердыми коммунальными отходами, на территории Нижегородской области, утвержденной постановлением Правительства Нижегородской области от 18 ноября 2019 г. N 843, предусмотрена реализация мероприятий приведенных в Таблице 3:

Таблица 3. Сведения о планируемых объектах обращения с отходами,

в том числе с твердыми коммунальными отходами

В соответствии с пунктом 23 Правил в случае внесения изменений в территориальную схему обращения с отходами, влекущих изменение инвестиционной программы, регулируемая организация или нерегулируемая организация обязана обратиться в уполномоченный орган для внесения соответствующих изменений в инвестиционную программу.

На основании вышеизложенного, перечень мероприятий инвестиционной программы приведен в соответствие с действующей территориальной схемой обращения с отходами, в том числе с твердыми коммунальными отходами на территории Нижегородской области, утвержденной постановлением Правительства Нижегородской области от 18 ноября 2019 г. N 843, с изменениями внесенными постановлением Правительства Нижегородской области от 4 июня 2021 г. N 470.

В период с 2016 года по 2 квартал 2021 года в рамках инвестиционной программы реализованы следующие мероприятия:

1) предпроектные и проектные работы по следующим направлениям:

- строительство карт захоронения N 3,4,5;

- административно-бытовой корпус и инфраструктура полигона на существующем участке;

- мусоросортировочный комплекс с сопутствующей инфраструктурой;

2) строительство карты N 4;

3) строительство сортировочного комплекса;

4) оборудование завода     ;

5) покупка спецтехники.

6) строительство карты N 5.

На момент корректировки инвестиционной программы не утверждена проектная документация на выполнение следующих мероприятий, предусмотренных территориальной схемой:

1) строительство участка компостирования;

2) строительство системы очистки фильтрата;

3) строительство системы сбора и использования биогаза;

4) строительство участков размещения ТКО на новом участке.

5) восстановление поверхностного слоя отработанных карт для уменьшения проникновения осадков в тело полигона.

В соответствии с пунктом 8 Правил, в отношении объектов, на которые не утверждена проектная документация, указываются планируемые расходы на реализацию мероприятий инвестиционной программы. После утверждения проектной документации указанные расходы будут скорректированы в порядке, предусмотренном для корректировки инвестиционной программы.

В состав мероприятий инвестиционной программы включены следующие мероприятия по подготовке проектной документации:

1. Предпроектные работы, в том числе инженерные изыскания в составе:

1.1. Инженерно-геодезические изыскания;

1.2. Инженерно-геологические изыскания;

1.3. Инженерно-гидрометеорологические изыскания;

1.4. Инженерно-экологические изыскания

1.5. Проведение историко-культурной экспертизы участка;

1.6. Выполнение 3D модели состояния грунтовых вод;

1.7. Инженерно-геологические изыскания с оценкой карстоопасности;

1.8.  Иные виды инженерных изысканий, предусмотренные федеральным законам Росскийской Федерации.

2. Разработка проектно-сметной документации в объеме, требуемом постановлением Правительства Росскийской Федерации от 16 февраля 2008 г. "О составе разделов проектной документации и требованиях к их содержанию".

3. Экспертиза проектно-сметной документации и результатов инженерных изысканий.

Координаты объектов, обеспечивающие их однозначную идентификацию даны в привязке к опорной точке земельного участка с кадастровым номером 52:21:0000004:74 с координатами точек поворота приведены в таблице 4:

Таблица 4. Координаты точек поворота земельного участка

с кадастровым номером 52:21:0000004:74

4.1.  Мероприятия инвестиционной программы в части обработки твердых коммунальных отходов:

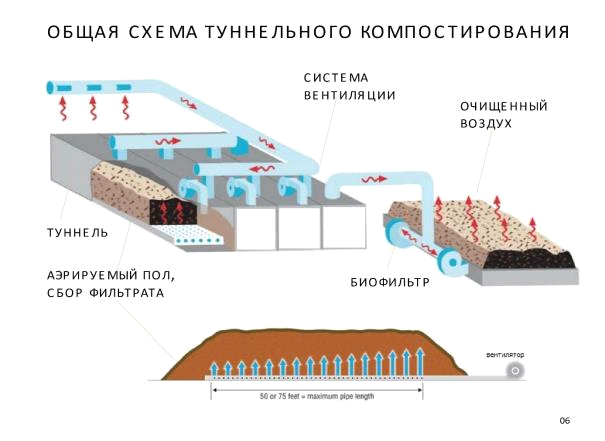

4.1.1. Строительство участка компостирования

ТКО на 30-40% представлены органическими (биоразлагаемыми) веществами, поэтому для их переработки возможно применение биотермических методов. Из биотермических методов на практике наибольшее распространение получила аэробная ферментация, которую часто называют компостированием. Компостирование - это способ ускорения естественной деградации в контролируемых условиях. Значительное распространение в мировой практике получила технология туннельного аэробного биотермического компостирования, при которой отходы органического происхождения вступают в естественный круговорот веществ в природе, перерабатываются и превращаются в компост - ценное органическое удобрение.

Отходы, поддающиеся туннельному компостированию, варьируются от городского мусора, представляющего собой смесь органических и неорганических компонентов, до более гомогенных субстратов, таких как отходы животноводства и растениеводства, сырой активный ил и нечистоты.

В естественных условиях процесс биодеградации протекает медленно, на поверхности земли, при температуре окружающей среды и, преимущественно, в анаэробных условиях. Аэробная ферментация органической фракции ТКО происходит в определенном количестве туннелей для компостирования (в зависимости от производительности). На комплексе заполнение и опорожнение компостных туннелей проводится последовательно. Туннели выполнены в виде закрытых железобетонных конструкций. В туннелях автоматически регулируются параметры подачи кислорода, влаги и температуры. Преимущества обработки в замкнутой системе: высокая скорость обработки, низкое разбрызгивание материалов, контроль углекислого газа и водяного пара.

В соответствии с действующими требованиями нормативной документации:

- СП 320.1325800.2017 "Полигоны для твердых коммунальных отходов. Проектирование, эксплуатация и рекультивация";

- СП 127.13330.2017 "СНиП 20.01.28-85. Полигоны по обезвреживанию и захоронению токсичных промышленных отходов. Основные положения по проектированию";

- СанПиН 2.1.3684-21 "Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий"

- СП 2.1.5.1059-01 "Гигиенические требования к охране подземных вод от загрязнения" и

в связи с тем, что участок компостирования представляет из себя отдельное производственное предприятие, входящее в логистическую цепочку уже существующих предприятий полигона ТКО МАГ-1, проектирование и строительство участка компостирования требует создание своей собственной инфраструктуры, которая должна обеспечить контролируемость анаэробного процесса биодеградации, а именно:

- КПП с автовесовой для контроля и взвешивания автотранспорта с целью контроля и учёта входящего потока для производства компоста с МСК, а также полученной продукции. Использование уже существующей на полигоне автовесовой в данном случае невозможно, в связи с тем, что основная весовая находится при въезде на полигон МАГ-1 и выполняет функцию учёта ТКО, поступающих на объект в целом;

- пункт мойки колес для грузового автотранспорта предназначен для очистки транспорта и воды от крупных взвешенных частиц песка, глины, почвы и других загрязнений подобного характера при этом очищенная вода возвращается на повторное использование. Отдельный пункт необходим для обеспечения соблюдения всех санитарных и экологических норм при работе с компостом;

- контейнерная автозаправочная станция (КАЗС) с резервуаром аварийного сброса топлива предназначена для бесперебойного обеспечения дизельным топливом транспортных средств и спецтехники, работающих на территории участка компостирования. Для аварийного слива топлива при ремонтных работах или при возникновении возгорания, происходит аварийный сброс из действующих резервуаров или трубопроводов в аварийную емкость;

- административно-бытовое здание для обеспечения работников участка компостирования бытовыми и санитарными помещениями. Все, уже существующие здания АБК на действующем объекте, предназначены для работников полигона и МСК, для участка предприятия компостирования требуется своё собственное здание;

- для обеспечения участка компостирования теплоснабжением требуется своя собственная блочно-модульная котельная;

- КТП блочного типа для обеспечения надежного и автономного энергоснабжения участка компостирования;

- система водоснабжения необходима для обеспечения необходимого микроклимата при анаэробном процессе и является составляющей технологического процесса биодеградации;

- система водоотведения обеспечивает отведение хозяйственно-бытовых стоков от здания АБК участка компостирования, отведения фильтрационных стоков, предусмотренных технологией биодеградации;

- локально-очистные сооружения (ЛОС) для очистки сточных участка компостирования, предусматриваются для обеспечения требований охраны труда, санитарных, противопожарных, экологических и других действующих норм, правил и стандартов Российской Федерации.

Таблица 5. Координаты участка компостирования,

обеспечивающие его однозначную идентификацию

в местной (Дзержинской) системе координат.

Расчетные параметры комплекса:

Площадь участка, выделенная под административно-бытовую и производственную зону - 81654,5 кв.м.

Площадь застройки здания компостирования 13394,68 кв. м.

Применяемая технология - туннельное компостирование.

На входе

Годовая производительность - 150 000 т/год.

Объем: 250 000 куб.м,

Продолжительность цикла 16-21 дней.

Количество туннелей - 24 шт.

Размеры туннеля (Д7 5 м.

На выходе

Выходная масса: 60 000 т/год.

Эффективность очистки выбросов на биофильтре до 97,8%

Технологические потери сырья (по массе) 25-45%

Компостирование относится к деятельности по обработке твердых коммунальных отходов, вследствие чего показателем основных технических характеристик объекта до и после реализации мероприятий по созданию участка компостирования является снижение объема твердых коммунальных отходов направляемых на захоронение.

Таблица 6. Основные характеристики объекта

до ввода в эксплуатацию участка компостирования и после.

Общая стоимость реализации мероприятия - 736 921,57 тыс. руб. (в текущих ценах) / 758 158,79 тыс.руб. (в прогнозных ценах) без НДС, в том числе:

- Проектирование и предпроектные работы участка компостирования - 86 225,00 тыс.руб. (в текущих ценах)

Срок реализации мероприятия - 31.12.2021.

- Строительство участка компостирования - 650 696,57 тыс. руб. (в текущих ценах) / 671 933,79 тыс. руб. (в прогнозных ценах) без НДС

Срок реализации мероприятия - 31.12.2022.

4.2. Мероприятия инвестиционной программы в части захоронения твердых коммунальных отходов:

4.2.1. Строительство системы очистки фильтрата

Строительство системы очистки фильтрата обусловлено требованием к размещению, устройству и содержанию полигонов твердых бытовых и смешанных отходов согласно санитарно-эпидемиологических правил и нормативов СанПиН 2.1.7.1322-03 (пункт 4.19), а также предусмотрено разделом 2 Государственной экологической экспертизой рабочего проекта "1-ая очередь полигона твердых бытовых отходов для городов Н.Новгород, Дзержинск и Володарский район Нижегородской области" (утверждена Департаментом Росприроднадзора по ПФО от 11 августа 2011 г. N 737).

Фильтрат перекачивается насосом на механический фильтр (жалюзевый) размером до 250 мкм для отсекания крупнодесперсных частиц, далее поступает в полиэлектродный электрореактор, где проходит 2 зоны: зону коагуляции на расходуемых алюминиевых электродах, где коагулируются жиры, нефтепродукты, ПАВ, частично органика, после чего образовавшийся отход из фильтрата в виде пены специализированным шламоудалителем транспортируются в бункер сбора седимента для естественной сушки и удаления. Далее фильтрат поступает в зону реакции с участием нерасходуемых импактных электродов, на которых вырабатывается активная хлорноватистая кислота, надуксусная кислота, гидроксильные радикалы, гидроксоний, пероксиды водорода и персульфаты, вступающие в активные окислительно-восстановительные реакции с образованием кристаллизованного седимента. Степень очистки фильтрата следующая: по жирам - до 98%, органические соединения, биологические соединения, прочие биозагрязнения, макросоли - до 95%.

Далее фильтрат попадает во второй полиэлектродный реактор, где смонтирован КВЧ-генератор (крайне высокой частоты). Подобные частоты с длиной волны 207-210 нанометров активно влияют на растворенные загрязнения, содержащиеся в сточной воде, в следствии чего происходит локальный переход данных веществ в своей большей части из растворенного состояния в коллоидное. Также локально образуются так называемые бабстоны - пузырьки активного кислорода с пограничными характеристика температуры и давления, диаметром 7-9 нанометров, находящиеся в сильном хаотическом движении, что способствует усилению реакции.

Далее фильтрат поступает на жалюзевый фильтр для улавливания остатков нейтрализованных загрязнений крупной фракции размером более 25 мкм.

Затем полностью обеззараженная вода поступает на модуль макрокапиллярной ультрафильтрации, где происходит удаление всех взвешенных веществ, мутности, частично цветности, запаха.

На модуле суперфильтрации удаляются растворенные соли в ионной форме, токсины, в том числе тетрадотоксины, оставляя в воде большое количество активных форм кислорода.

Далее фильтрат подаётся на модуль комбинированной композитно-сорбционной очистки, где происходит усреднение по рН.

Результат: полная утилизация, переработка, обезвреживание фильтрата до состояния чистой воды, согласно нормам указанных приказом Минсельхоза России от 13 декабря 2016 г. N 552 "об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативы предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения", пригодной для сброса в водоемы рыбохозяйственного назначения. Седимент не выше 4-5 класса опасности.

Таблица 7 Основные технические характеристики объекта

до ввода в эксплуатацию системы очистки фильтрата и после

Технические характеристики/спецификация:

Производительность/мощность - 80-120 куб м/сутки

Максимальная пиковая мощность 29 кВт

Рабочая мощность оборудования 24 кВТ

Материал изготовления: нержавеющая сталь различных марок, полипропилен хим. стойкий

Температура эксплуатации +4 - +45 .

Расчетный срок до капитального ремонта: минимум 5 лет.

Комплекс очистки фильтрата представляет собой блочное изделие заводской готовности, таким образом, выполнение предпроектных и проектных работ включено в стоимость оборудование.

Предпроектные и проектные работы по строительству системы трубопроводов для отвода фильтрата из тела полигона производятся при проектировании карт захоронения, по причине технологической неразрывности.

Стоимость реализации мероприятия - 120 810,50 тыс. руб. (в текущих ценах)/ 125 642,92 тыс. руб. (в прогнозных ценах) без НДС

Срок реализации мероприятия - 31 декабря 2022 г.

4.2.2. Строительство системы сбора и использования биогаза

Строительство системы сбора и использования биогаза предусмотрено разделом 2 Государственной экологической экспертизы рабочего проекта "1-ая очередь полигона твердых бытовых отходов для городов Н.Новгород, Дзержинск и Володарский район Нижегородской области" (утверждена Департаментом Росприроднадзора по ПФО от 11 августа 2011 г. N 737).

В процессе складирования твердых коммунальных отходов в теле полигона в условиях недостатка кислорода, повышенной температуры и влажности происходит естественное анаэробное разложение органических отходов. Одним из продуктов этого процесса является свалочный газ - смесь метана и углекислого газа в средней концентрации 40-65% и 35-60% соответственно, с небольшим количеством примесей азот, кремний, сера, сероводород). В качестве микропримесей  состав свалочного газа могут входить десятки различных органических соединений. Содержание в составе свалочного газа тех или иных компонентов зависит от состава складируемых на полигоне отходов. В среднем газогенерация в свалочном теле продолжается в течение 15-30 лет.

Негативные явления убедительно свидетельствуют о необходимости обезвреживания эмиссии свалочного газа и его высокое содержание метана мотивирует его энергетическую утилизацию с экономической точки зрения. Основным методом, обеспечивающим решение этих экологических и экономических задач, является технология сбора, обезвреживания и утилизации свалочного газа.

Средний ежегодный объем захораниваемых отходов на полигоне МАГ-1 соответствует 416 280 - 646 000 тонн ТКО.

При прогнозировании образования свалочного газа учитывается весь объем заполнения. При составлении прогноза относительно газа за основу взяты объемы доставленных отходов с 2012 года.

Для оценки зоны, в которой образование свалочного газа на полигоне ТКО МАГ-1 могла бы осуществляться без препятствующих анаэробному распаду воздействий, сделаны следующие предположения:

- расчет прогноза по газообразованию основан на ежегодных объемах отходов и предполагаемом объеме отходов до конца 2028 года;

- инертная доля отходов несущественно влияет на водный и газовый потенциал образования, так что при оценке доставленных отходов исходим из 85% всей массы принятых отходов;

- далее, количество отходов рассматривается с учетом содержащихся в них доли сухих субстанций, причем за основу берется среднее содержание воды, равное 25% влажной массы;

- содержание пригодного для биологического разложения углерода с общим потенциалом газа G0 = 150 куб м/т с.в.;

- средний период полураспада в образовании свалочного газа составляет 10 лет;

- начало интенсивных анаэробных процессов разложения составляет около двух лет после захоронения отходов;

- каких-либо значимых ограничений биологических процессов распада вследствие дефицита воды (влажности), биологических ингибиторов, повышенных либо пониженных температур внутри полигона, не учитывается.

Эта модель более точно оценивает эмиссию свалочного газа на полигоне ТКО. Данный метод допускает, что способные к разложению органические компоненты (способный к разложению органический углерод) в отходах медленно разлагаются на протяжении нескольких декад, во время которых происходит формирование СН4 и СО2. Если условия являются постоянными, то уровень образования СН4 зависит исключительно от количества углерода, продолжающего оставаться в отходах. В результате выбросы СН4 из отходов, захороненных на полигоне, первые несколько лет после их удаления остаются высокими, а затем постепенно уменьшаются, так как способный к разложению углерод, содержащийся в отходах, уничтожается ответственными за распад бактериями.

Рис. 1: Прогноз образования свалочного газа на полигоне ТКО МАГ-1

Из прогноза по образованию свалочного газа следует, что максимальное образование газа 2322,6 м3/час в настоящее время может быть достигнуто до приблизительно 2026 года (таблица 8).

Таблица 8 Прогноз образования свалочного газа на полигоне

ТКО МАГ-1 при изменении периода полураспада

и содержания углерода

Образование свалочного газа рассчитывается по кинетической модели распада органического вещества первого порядка (МГЭИК, Межправительственная группа экспертов по изменению климата).

Расчетное образование свалочного газа 2322,6 м/час достигается в 2026 году.

Образующийся свалочный газ в теле полигона с негерметичной поверхностью (просадки, крутые откосы и др.) не может быть собран в полном объеме. Из участков полигона, не включенных в систему дегазации, свалочный газ вследствие процессов перемещения газа (диффузия, конвекция) через покрытие поверхности поступает в атмосферу и не может быть собран и использован. В то же время вследствие изменения атмосферного давления и ветра внешний воздух также разлагает вследствие окисления органические составляющие части мусора в верхних слоях отходов или негативно влияет на газообразование. Оба эти процесса ведут к общему снижению объема собираемого газа по сравнению с теоретически рассчитанными возможностями. В зависимости от качества исполнения системы сбора свалочного газа и надлежащей эксплуатации могут быть собраны от 50 до 100% свалочного газа.

При выполнении дегазации полигона следует стремиться к максимально высокой степени сбора газа. Это достигается при помощи большого количества газовых скважин и/ или большой площадью влияния газовых скважин. Данное предложение предполагает коэффициент сбора в размере около 65%.

Опыт эксплуатации системы отвода газа на Картах N 1 и N 2, показал целесообразность применения для создания трубопроводов трубы диаметром 120 мм вместо 600 мм. Трубы, диаметром 600мм, подвержены сильным деформациям от просадочных процессов, непрерывно происходящих в теле полигона, кроме того, трубопроводы диаметром 600 подвержены попаданию в них ТКО, в связи с чем могут стать непригодными для практического отбора биогаза.

Следует также отметить, что трубопроводы диаметром 600мм являются трубами большого диаметра, что не позволяет должным образом производить откачку из них биогаза и усложняет присоединение к ним компрессорной установки, и в дальнейшем неизбежно приводит к необходимости прокладки трубопроводов диаметром 120 мм внутри существующих труб.

Переход на трубы 120 мм решает все вышеуказанные проблемы. Данная система позволяет с максимальным КПД использовать её для сбора биогаза, а также значительно сокращает её себестоимость.

Вследствие вышеизложенного, решение о применении трубопроводов диаметром 120 мм будет учтено при корректировке проектно-сметной документации, заложено в технологические решения системы сбора биогаза.

Таблица 9 Технические характеристики/спецификация оборудования:

Таблица 10. Основные характеристики объекта до

ввода в эксплуатацию системы сбора биогаза и после

Стоимость реализации мероприятия - 473 940,11 тыс. руб. (в текущих ценах) / 491 827,95 тыс. руб. (в прогнозных ценах) без НДС.в том числе:

- предпроектные и проектные работы - 26 744,23 тыс. руб. (в текущих ценах).

Срок реализации мероприятия - 31 декабря 2021 г.;

- строительно-монтажные работы, в т.ч для карт N 1 и N 4 - 447 195,88 тыс. руб. (в текущих ценах)/ 465 083,72 тыс. руб. (в прогнозных ценах)

Срок реализации мероприятия - 31 декабря 2022г.

4.2.3. Строительство участков размещения ТКО на действующем полигоне

Производственная зона полигона ТКО "МАГ-1" состоит из шести технологических карт, которые отделены друг от друга разделительными автодорогами высотой 1,1-1,3 м - по уклону.

В период 2011-2021 гг. на полигоне обустроены:

- 1-ая очередь карты N1, введена в эксплуатацию 04 мая 2012 г.;

- 2-ая очередь карты N1, введена в эксплуатацию 20 мая 2013 г.;

- карта N2, введена в эксплуатацию 15 июля 2015 г.;

- карта N 4, введена в эксплуатацию 14 ноября 2017 г.;

- карта N 5, введена в эксплуатацию 14 мая 2021 г.

В связи с заполнением карты N 4 настоящей инвестиционной программой в 1 полугодии 2023 году, предусмотрено строительство карты захоронения твердых коммунальных отходов N 3, общим объемом 3 770 тыс. м, с учетом объединения карт N 2, N 3 и N 5.

Последовательность заполнения и остаточная вместительность на момент ввода в эксплуатацию каждой карты, с учетом средневзвешенного веса одного кубического метра твердых коммунальных отходов в Нижегородской области, согласно раздела 1.3 Территориальной схемы обращения с отходами в Нижегородской области, приведена в Таблице 11:

Таблица 11. Расчет остаточной вместимости объекта захоронения

твердых коммунальных отходов до и после ввода в эксплуатацию

участков размещения ТКО на действующем полигоне

В основании каждой технологической карты выполняется водоупорный экран:

- песок - 300 мм

- геомембрана HDPE толщиной 1,5 мм по ТУ 2246-001-62730387-2010

- песок - 300 мм

- уплотненное щебнем основание.

По периметру производственной зоны предусматривается разделительные дороги (вал) высотой до 2,5 м для задержания растекания грязного стока с территории полигона в окружающую среду и предотвращения попадания на полигон поверхностного стока с территорий, расположенных вне полигона.

Координаты карт, обеспечивающие их однозначную идентификацию на земельном участке с кадастровым номером 52:21:0000004:74 в местной (Дзержинской) системе координат приведены в таблице 12:

Таблица 12.

     4.2.3.1. Строительство карты N 3

Карта N 3 прямоугольной формы с размерами сторон нижнего основания 184 м  339 м.

F 339 = 62376 м.

Складируем отходы на 3-й карте на высоту 19 м, следовательно, размеры сторон верхнего основания уменьшатся на 19 м  3,5  2 = 133 м и будут равны 184 м - 133 = 51 м.

Минимальная ширина верхней площадки определяется удвоенным радиусом разворота мусоровозов и соблюдением правила размещения мусоровозов не ближе 10 м от откоса: 9  2 + 10  2 = 38 м. Ширина нашей площадки = 51 м.

339 - 133 = 206 м.

F2 = 51  206 =10506 м.

Определяем объем складирования ниже относительной отметки 0.000 (объем котлована):

Глубина котлована 1,3 м.

Общая высота складирования отходов 19 +1,3 = 20,3 м.

Каждые 2 м высоты складирования отходы изолируются слоем грунта или инертного материала толщиной 15 см.

Общее число таких прослоек будет равно: 20,3 м  2,15 = 9 рядов.

Объем прослоек составит: 9  0,15  36 441 ср. = 49 195 м.

Объем отсыпанных откосов: длина откоса = 19 м  3,5 = 66,5.

69,2 (66,5 + 184) = 17 335 м 2  0,15 = 5 200 м.

69,2  (66,5 + 51) = 8 131 м 2  0,15 = 2 439 м.

Общий объем отходов карты N 3:

623 715 + 80 570 - 49 195 - 5 200 - 2 439 = 647 151 м 1,2 т 360 373 т = 2 года 2 месяца.

Предпроектные и проектные работы по строительству карты захоронения N 3 были выполнены совместно с проектированием остальных карт по межмуниципальному объекту "Современный полигон твердых бытовых отходов", расположенному в г. Дзержинск Нижегородской области, 390 км +500 м Московского шоссе, 9, в 2016-2018 годы.

Стоимость реализации мероприятия - 259 250,31 тыс. руб. (в текущих ценах)/ 280 405,13 тыс. руб. (в прогнозных ценах) без НДС.

Срок реализации мероприятия - 31 декабря 2023 г.

Таблица 13. Основные характеристики объекта до

ввода в эксплуатацию карты N 3 и после

4.2.3.2. Строительство участков размещения ТКО на новом участке

Территориальной схемой обращения с отходами, в том числе с твердыми коммунальными отходами, на территории Нижегородской области, утвержденной постановлением Правительства Нижегородской области от 18 ноября 2019 г. N 843, с изменениями, внесенными постановлением Правительства Нижегородской области от 4 июня 2021 г. N 470, на территории, прилегающей к действующему полигону ТКО "МАГ-1", в связи с заполнением карт размещения отходов N 3 и N 5 в 2028 году, предусмотрено строительство карт размещения отходов общей вместимостью 6 000 тыс. м.

Проектируемый участок для размещения карт ТКО и участка компостирования расположен на земельном участке по адресу: г. Дзержинск, ш. Московское, южнее д. 56.

В соответствии с решением Совета по земельным и имущественным отношениям при Правительстве Нижегородской области от 7 декабря 2018 г. N 15381-7-347, инвестиционный проект "Строительство современного полигона бытовых отходов" признан соответствующим критериям статьи 8 Закона Нижегородской области от 13 декабря 2005 г. N 192-З "О регулировании земельных отношений в Нижегородской области" и принято решение о возможности предоставления ООО "МАГ Груп" в аренду на срок от трех до десяти лет земельного участка ориентировочной площадью 500 000 кв. м, расположенного в Нижегородской области, город Дзержинск, шоссе Московское, 150 м южнее дома 56, для строительства современного полигона твердых бытовых отходов без проведения торгов с применением процедуры предварительного согласования предоставления земельного участка после проведения оценки воздействия на окружающую среду намечаемой деятельности, внесения изменений в Лесохозяйственный регламент Дзержинского городского лесничества, разработки проекта санитарно-защитной зоны, внесения изменений в Генеральный план и Правила землепользования и застройки городского округа город Дзержинск.

Общая площадь землеотвода составляет 500 000,0 м.

Рис. 2 Ситуационный план участка

Таблица 14. Основные показатели по генплану

Территория разделена на два участка: технологическую зону (участок складирования ТКО) и участок компостирования.

Производственная зона состоит из четырех технологических карт, которые отделены друг от друга разделительными автодорогами высотой 1,1-1,3м - по уклону.

В основании каждой технологической карты выполняется водоупорный экран:

- песок - 300 мм;

- геомембрана HDPE толщиной 1,5 мм по ТУ 2246-001-62730387-2010;

- песок - 300 мм.

По периметру участка предусматривается разделительные дороги валы (или) ров высотой до 2,5 м для задержания растекания грязного стока с территории в окружающую среду и предотвращения попадания поверхностного стока с территорий, расположенных вне участка.

По периметру территории сооружается ограждение, которое не допускает проникновения на участок посторонних лиц и животных.

Для обеспечения транспортных связей на участке планируется устройство внутриплощадочных автодорог и подъездная автодорога, связывающая новый участок с действующим полигоном МАГ-1.

Внутриплощадочные дороги запроектированы с твердым покрытием по кольцевой схеме. Покрытие щебеночное. По главным дорогам будет осуществляться двухстороннее движение мусоровозов в направлении к рабочим картам и обратно. Параметры автодорог в соответствии со СНиП 2.05.07-91.

Дренажная система на картах выполняет следующие функции:

- перехватывает избыточную влагу складируемых отходов и инфильтрат атмосферных осадков, препятствуя их неконтролируемому сбросу в гидрографическую сеть;

- обеспечивает организованный отвод перехваченных загрязненных стоков (фильтрата);

- снижает до технически возможного минимума гидростатическое давление на поверхности противофильтрационного экрана.

Дренажная система включает горизонтальный и вертикальный дренаж.

Вертикальный дренаж предназначен для повышения общей проницаемости тела карт ТКО в вертикальном направлении.

Горизонтальный надэкрановый дренаж предназначен для отвода стоков, просочившихся к основанию. Расстояние между рядовыми дренами в направлении склона составляет 50 м. Рядовые дрены выполняются из напорных полиэтиленовых перфорированных по контуру труб. Подсоединение рядовых дрен к магистральному коллектору осуществляется через гидрозатворы.

Смотровые колодцы на коллекторе выполняются из сборного железобетона. Из колодцев устраиваются самотечные дренажные выпуски в емкости сбора фильтрата по две 50-кубовые емкости на каждой карте.

Рис. 3 Генплан участков

Ориентировочные координаты карт, обеспечивающие их однозначную идентификацию на новом земельном участке с привязкой к опорной точке земельного участка с кадастровым номером 52:21:0000004:74, в местной (Дзержинской) системе координат приведены в таблице 15:

Таблица 15. Координаты точек поворота

участков размещения ТКО на новом земельном участке

Расчет объема карты N 1 до отметки 25 метров.

Карта N 1 прямоугольной формы с размерами сторон нижнего основания 360  258 м.

F 258=92 880 м.

Складирование на высоту 25 метров при откосах 1:3.

Размеры верхней площадки составят:

F2 = (360 - (25  3)  2)  (258 - (25  3)   2) = 22 680 м.

V 25 = 1 345 473,5 м (чистый геометрический объем).

Глубина котлована 2 метра.

Каждые 2 метра высоты производится отсыпка инертным материалом и отходы изолируются.

Общее количество прослоек составит 27м  2,15 = 12 рядов.

Объём (по среднему значению площади):

12  0,15  (92 880 + 22 680) .

Площадь откосов:

Длина откоса 79 м (при уклоне 1:3 - корень квадратный из суммы квадратов основания (75 м =3H) на высоту 25 м.

где L - высота трапеции.

S трапеции = 1/2 (а + в) H.

( 79 +  79)  2= 73 944 м.

Объем изоляции  0,15 = 11 092 м.

Общий объем изоляции составит 208 008 + 11 092 = 219 100 м.

Общий чистый геометрический объем карты N 1 составляет .

Объем карты 1 равен 1 345 473,5 + 183 298 - 219 100 = 1 309 617,5 м.

   Поступление ТКО на полигон составляет 395 722 тонны в год.

     При ожидаемой плотности К = 1 срок эксплуатации карты N 1 составит 3 года 4 месяца.

После предоставления земельного участка под обустройство карт для захоронения ТКО и разработки проектно-сметной документации в соответствии с решением Совета по земельным и имущественным отношениям при Правительстве Нижегородской области от 7 декабря 2018 г. N 15381-7-347 будет осуществлена корректировка территориальной схемы обращения с отходами, в том числе с твердыми коммунальными отходами, на территории Нижегородской области, с целью уточнения последовательности и сроков ввода в эксплуатацию карт размещения отходов на новом участке.

Таблица 16. Основные характеристики объекта до

ввода в эксплуатацию участков размещения

ТКО на новом участке и после

Настоящей инвестиционной программой предусматриваются следующие мероприятия по строительству карт захоронения на новом участке:

1. Предпроектные и проектные работы (строительство карт N 1, 2, 3, 4).

Стоимость реализации мероприятия - 69 101,21 тыс. руб. (в текущих ценах) без НДС.

Срок реализации мероприятия - 31 декабря 2021 г.

2. Проектно-изыскательские работы (строительство карт N 1, 2, 3, 4).

Стоимость реализации мероприятия - 11 353,47 тыс. руб. (в текущих ценах) без НДС.

Срок реализации мероприятия - 31 декабря 2021 г.

3. Строительно-монтажные работы, строительство карты N 1.

Стоимость реализации мероприятия - 392 129,52 тыс. руб. (в текущих ценах)/ 493 950,50 тыс. руб. (в прогнозных ценах) без НДС.

Срок реализации мероприятия - 31 декабря 2028 г.

Таблица 17. Расчет остаточной вместимости объекта размещения

ТКО до и после ввода в эксплуатацию участков

размещения ТКО на новом участке

4.2.3.3. Восстановление поверхностного слоя отработанных карт для уменьшения проникновения осадков в тело полигона

Пунктом 11.3 территориальной схемы обращения с отходами предусмотрено мероприятие по восстановлению поверхностного слоя отработанных карт для уменьшения проникновения осадков в тело полигона.

В соответствии с проектной документацией "Полигон ТКО для городов Н. Новгорода, Дзержинска, Володарского района Нижегородской области - полигон МАГ-1" (далее - Проект) предусмотрено поэтапное заполнение карт до определенной высоты с последующим их объединением путем заполнения промежутка между картами и дальнейшим наращиванием высоты насыпи до конечной отметки.

Разделом 3.4.5 Проекта предусмотрено закрытие карты, что включает в себя устройство верхнего изолирующего покрытия, что направлено на обеспечение отвода поверхностного стока и исключение его инфильтрации в массив отходов, а также предотвращения ветровой, водной эрозии поверхности карты. Устройство верхнего изолирующего покрытия является временной консервацией карты и представляет собой:

- перекрытие последнего слоя отходов на закрываемых картах верхним изолирующим слоем грунта, толщиной не менее 600 мм;

- формирование искусственного подстилающего слоя (слабопроницаемое покрытие) поверх верхнего изолирующего слоя грунта из плотных суглинков и глины с коэффициентом фильтрации не более 10-3см /с толщиной 600 мм.

Устройство верхнего изолирующего слоя обусловлено необходимостью снижения негативного воздействия размещенных отходов на окружающую среду.

Согласно пункту 5 и пункту 8 ПБУ 8/2010 и учетной политике на 2021 год ООО "МАГ Груп" создан резерв по устройству верхнего изолирующего слоя и отнесен на стоимость актива.

Настоящей инвестиционной программой предусматриваются следующие мероприятия по восстановлению поверхностного слоя отработанных карт для уменьшения проникновения осадков в тело полигона.

Ввиду технологической неразрывности мероприятий, предпроектные и проектные работы в отношении мероприятий по восстановлению поверхностного слоя отработанных карт выполняются в рамках корректировки проектной документации "Полигон ТКО для городов Н. Новгорода, Дзержинска, Володарского района Нижегородской области - полигон МАГ-1" и дополнительного финансирования не требуют.

Строительно-монтажные работы, в т. ч. для карт N 1 и N 4.

Стоимость реализации мероприятия - 441 630,25 тыс. руб. (в текущих ценах) / в прогнозных ценах 477 667,27 тыс. руб. без НДС

Срок реализации мероприятия - 31.12.2023г.

С целью исключения негативных тарифных последствий, настоящая инвестиционная программа предусматривает финансирование мероприятий по строительству системы сбора и использования биогаза и восстановлению поверхностного слоя, реализация которых предусмотрена Пунктом 11.3 территориальной схемы обращения с отходами в 2029 году в объеме 256 929,41 тыс. руб. (в текущих ценах) / в прогнозных ценах 338 101,58 тыс. руб. без НДС.

5. График реализации инвестиционной программы

на 2016-2028 годы

6. Финансовый план инвестиционной программы

и предварительный расчет тарифа на 2016 - 2028 годы

6.1. Финансовый план ООО "МАГ-Груп" объем финансирования инвестиционной программы на период 2016-2028 в прогнозных ценах
